El estudio conectado, sin perder el control.
Interfaz de audio profesional Discrete 8 Oryx Synergy Core: ocho preamplificadores discretos, conversión de hasta 130 dB, cuatro mezclas de audífonos y amplio ruteo analógico y digital.
- Conectividad total
- 26 × 38
- Preamplificadores Discrete
- 8 × 75 dB
- Conversión, hasta
- 130 dB
- Salidas de audífonos
- 4

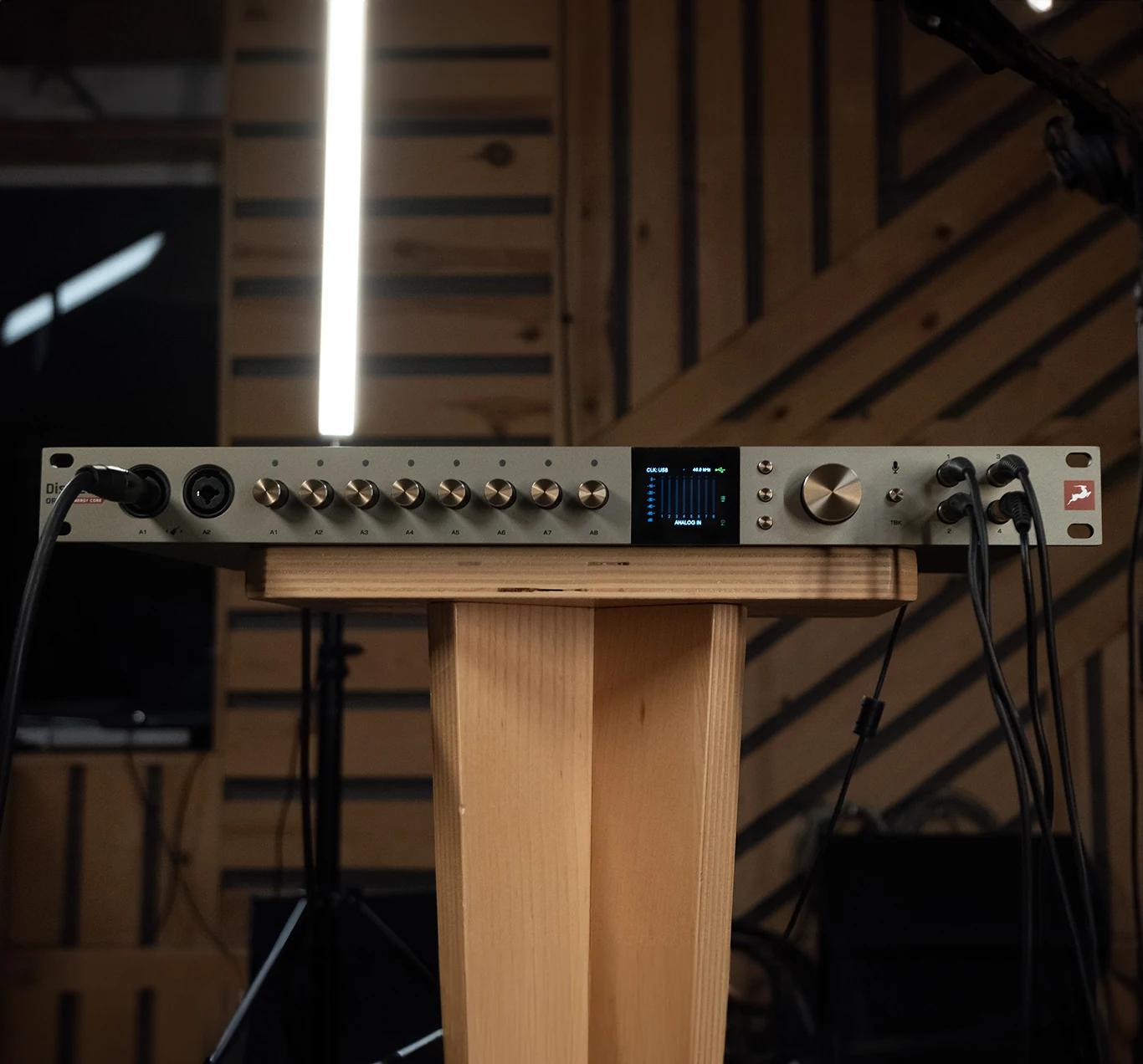

La señal completa. Desde el micrófono hasta la mezcla.
Ocho preamplificadores Discrete de clase A, con seis transistores y hasta 75 dB de ganancia, alimentan una plataforma de grabación flexible. La conversión de hasta 130 dB y AFC™ de 64 bits de cuarta generación sostienen el detalle y la coherencia del sistema.
Una interfaz 26 × 38. Una distinción importante.
26 × 38 describe la conectividad total anunciada por Antelope. El enlace USB 2.0 mediante conector USB-C transporta hasta 24 canales de entrada y 24 de salida, a un máximo de 24 bits / 192 kHz. Los canales digitales disponibles dependen de la frecuencia de muestreo.

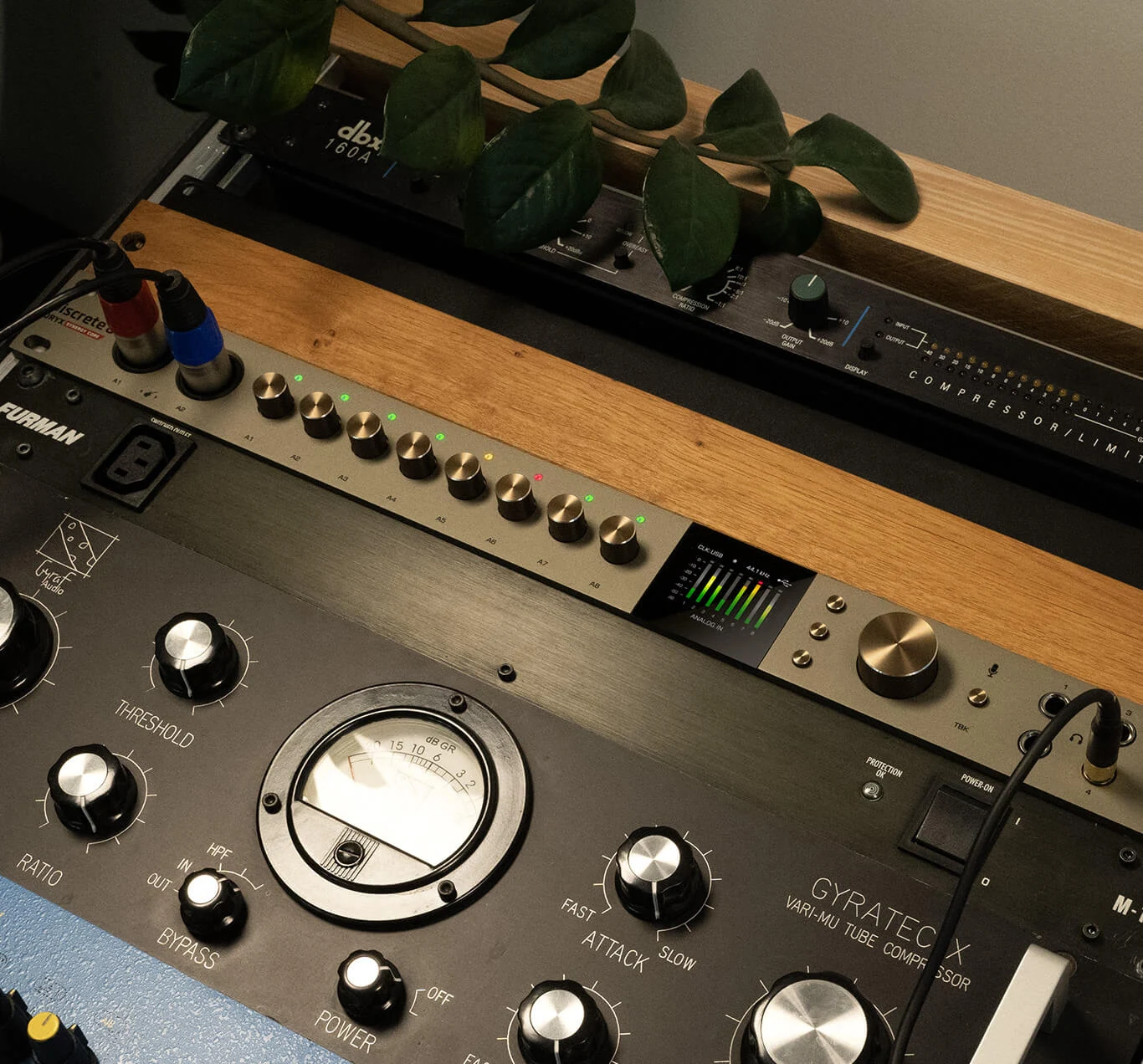

Cuatro músicos. Cuatro mezclas propias.
Cuatro salidas de audífonos independientes y cuatro mezcladores virtuales permiten preparar retornos personales. Añade efectos en tiempo real a la escucha y mantén la comunicación con el talkback integrado o asigna una entrada de micrófono externa.

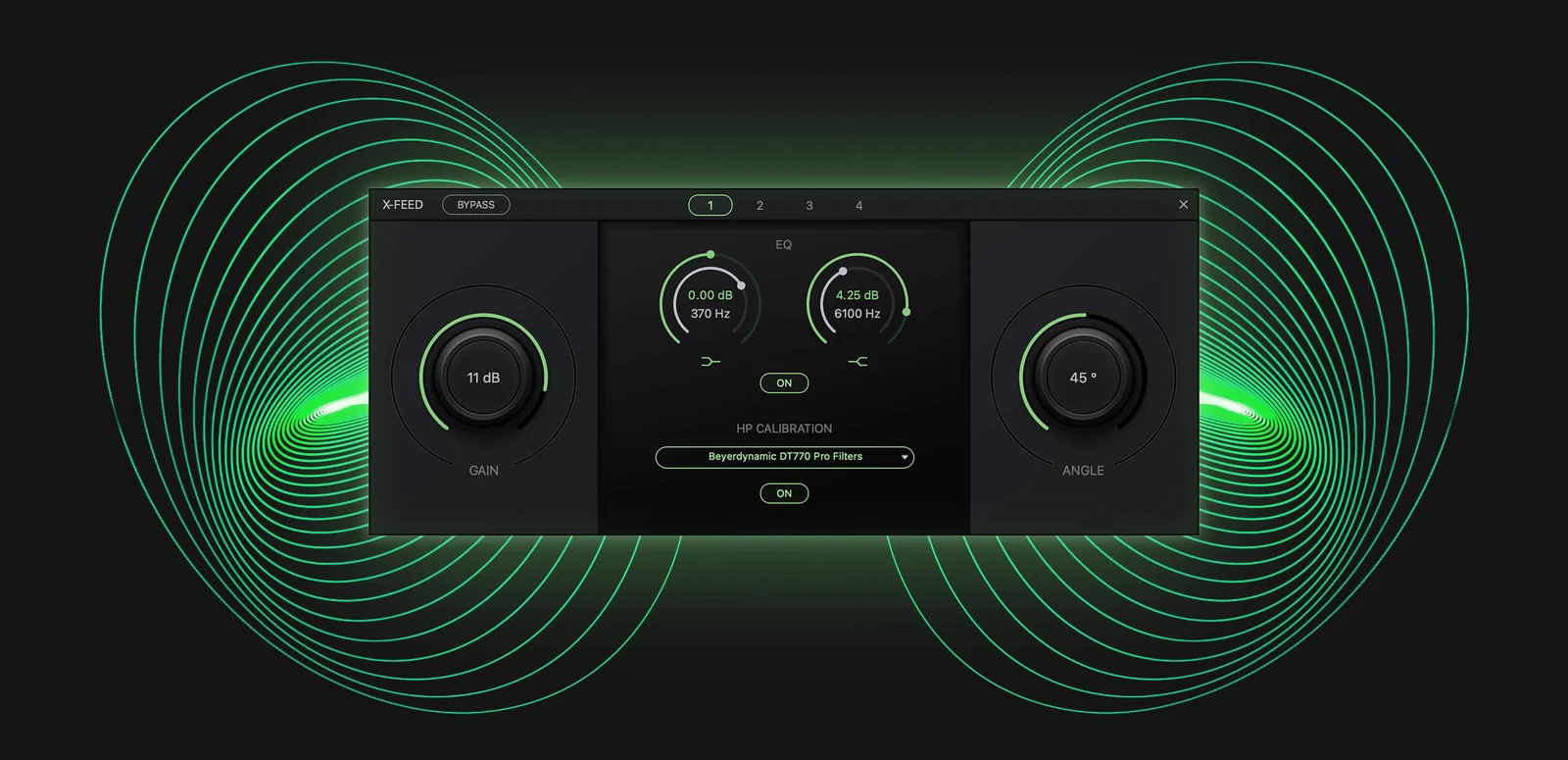

X-Feed: otra perspectiva al escuchar.
El crossfeed aproxima la relación entre canales de una escucha por monitores al trabajar con audífonos. Discrete 8 Oryx incorpora perfiles de calibración y ecualización de dos bandas. X-Feed se aplica a las cuatro salidas de audífonos, no a todas las salidas del equipo.

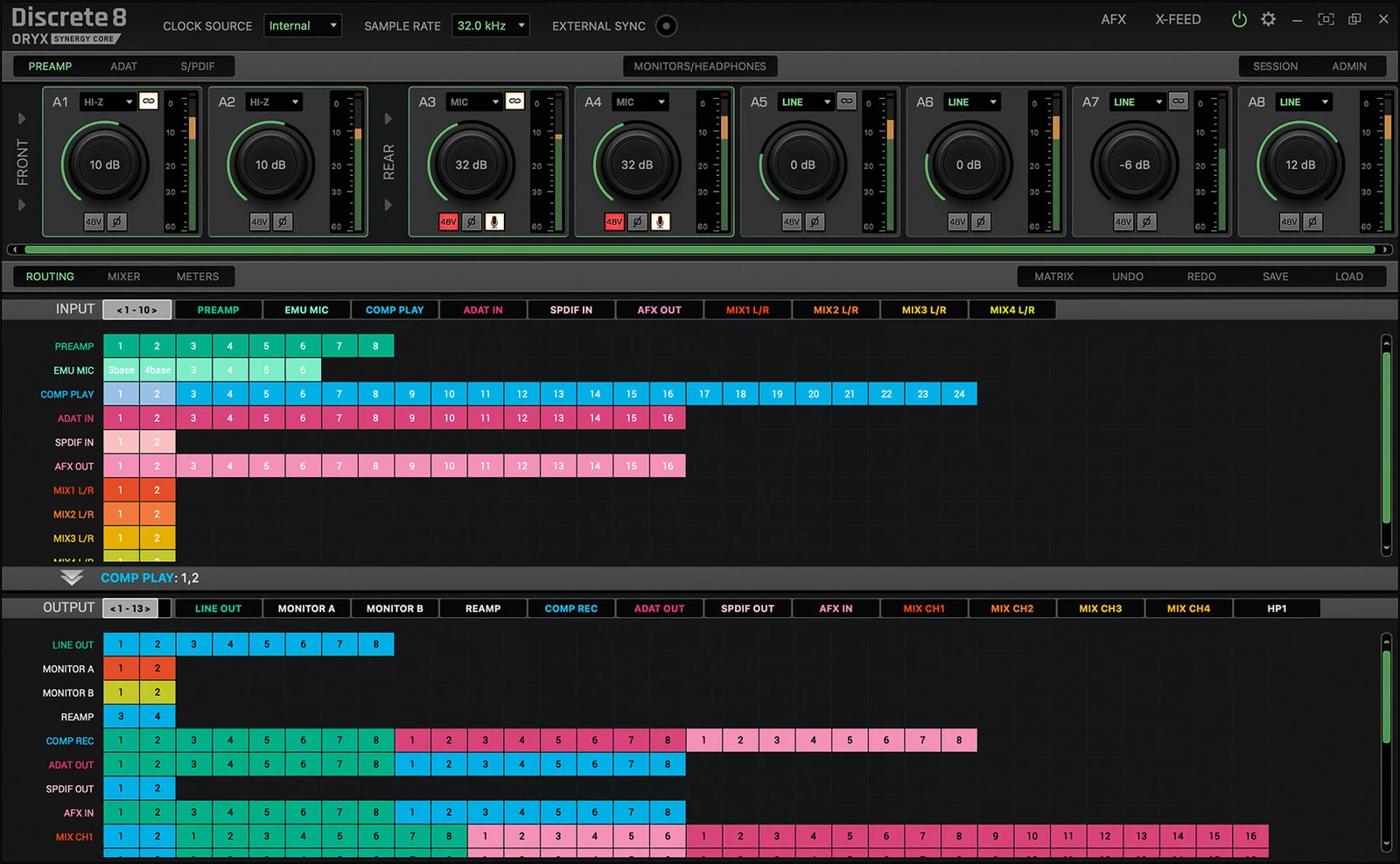

Tu patch-bay, en pantalla.
El ruteo virtual conecta fuentes y destinos mediante arrastrar y soltar. Integra entradas analógicas, canales digitales, retornos del computador y mezclas de monitoreo sin depender de un recorrido fijo.
Ampliar diagrama ↗Procesamiento Synergy Core, dentro del rack.
Dos DSP y una FPGA procesan efectos en tiempo real. La colección de 37 efectos puede utilizarse en 16 cadenas de canal asignables a distintas fuentes. Monitorea o graba con procesamiento; la emulación de micrófonos requiere un Edge compatible, no incluido.

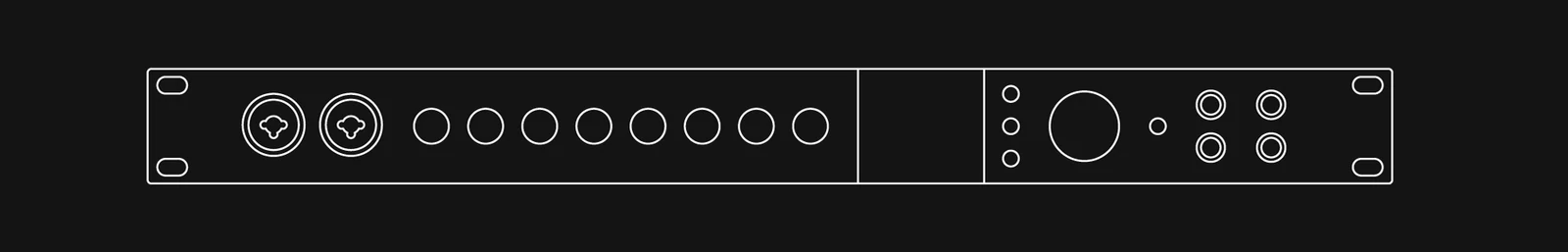

Un panel frontal que informa y responde.
Pantalla IPS, control de ganancia, botones de función y volumen de monitoreo para operar el equipo desde el rack. Identifica las dos entradas frontales, los controles y las cuatro salidas de audífonos en el diagrama.
- Entradas 1–2: combo micrófono/línea/Hi-Z.
- Pantalla IPS y controles de ganancia y funciones.
- Control de monitoreo y comunicación talkback.
- Cuatro salidas de audífonos con mezclas independientes.

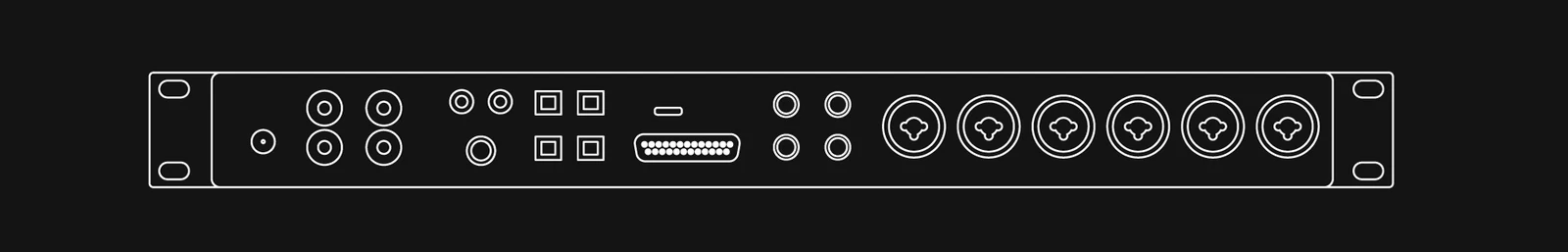

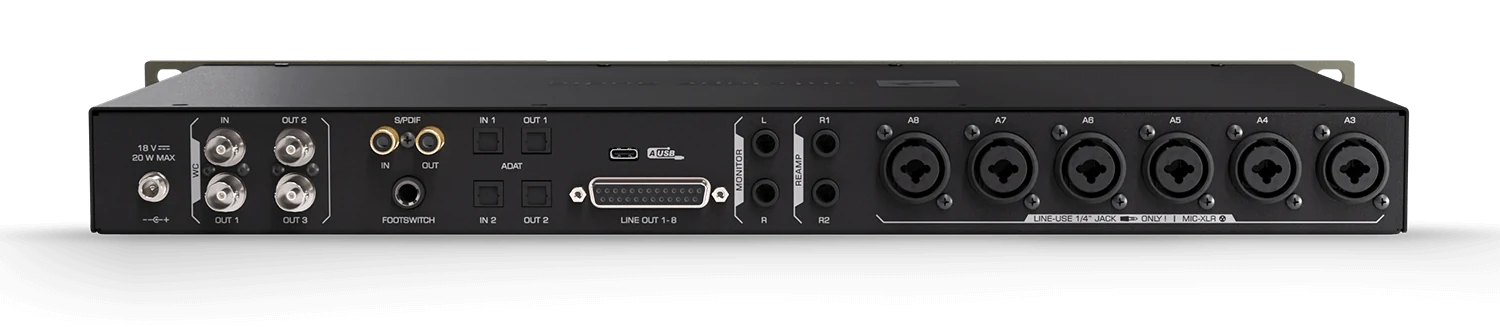

Ampliar diagrama ↗La parte posterior abre el estudio.
Seis entradas combo adicionales, salidas analógicas, expansión digital y sincronización. Amplía la vista para localizar cada conexión.
- Entradas analógicas 3–8: micrófono/línea.
- 8 salidas de línea acopladas en continua mediante DB25.
- 2 salidas balanceadas de monitor TRS y 2 salidas reamp; estas últimas pueden funcionar como monitoreo estéreo alternativo.
- ADAT: cuatro puertos, hasta 16 canales de entrada/salida a 48 kHz. S/PDIF: 2 canales de entrada/salida.
- Word Clock: 1 entrada y 3 salidas.
- USB-C, alimentación y footswitch: TS para dim o TRS dual para dim/talkback.
Ampliar diagrama ↗Diseña el recorrido de tu sesión.
Los diagramas oficiales muestran aplicaciones del sistema, no paquetes de equipos incluidos. Amplía cada esquema para seguir las conexiones.
Grabación de banda
Ampliar diagrama ↗Ocho preamplificadores y cuatro mezclas de audífonos para registrar e interpretar en conjunto.
Mezcla
Ampliar diagrama ↗Combina salidas, retornos y ruteo virtual para organizar una sesión de mezcla.
Síntesis modular
Ampliar diagrama ↗Utiliza las conexiones acopladas en continua para integrar señales de control CV.
Guitarra y reamp
Ampliar diagrama ↗Graba instrumentos y devuelve señales hacia amplificadores mediante las salidas reamp.
Control desde el computador y desde el equipo.
Dispone de controladores para macOS y Windows, además de modo class-compliant opcional en macOS. Consulta los requisitos vigentes del fabricante antes de integrar tu estación de trabajo. No se presupone compatibilidad universal con cualquier sistema operativo.
Conoce Discrete 8 Oryx Interfaz de Audio.
Presentación enlazada desde la página oficial de Antelope. El reproductor de YouTube solo se carga si eliges verlo.
Especificaciones
| Formato | Interfaz USB-C, conectividad total 26 × 38 |
|---|---|
| USB de audio | USB 2.0; hasta 24 entradas y 24 salidas; hasta 24 bits / 192 kHz |
| Conversión / reloj | Hasta 130 dB; AFC™ 64 bits, cuarta generación |
| Preamplificadores | 8 × Discrete clase A, seis transistores; hasta 75 dB; phantom 48 V |
| Entradas analógicas | 8 × combo micrófono/línea; 2 frontales también Hi-Z; acopladas en continua |
| Salidas de línea | 8 × mediante DB25, acopladas en continua |
| Monitores / reamp | 2 × TRS balanceadas de monitor; 2 × reamp / monitor alternativo |
| Audífonos | 4 salidas independientes; 4 mezcladores virtuales; X-Feed y calibración |
| ADAT | 4 puertos; hasta 16 canales de entrada/salida a 48 kHz; reducción a tasas superiores |
| S/PDIF | 2 canales de entrada/salida, hasta 24 bits / 192 kHz |
| Word Clock | 1 entrada y 3 salidas |
| Comunicación | Talkback integrado o entrada de micrófono asignable |
| Footswitch | TS: dim; TRS dual: dim y talkback |
| Synergy Core | 2 DSP + 1 FPGA; 37 efectos; 16 cadenas de canal |
| Alimentación | 18 V / 20 W según diagrama oficial |
| Compatibilidad | Controladores para macOS y Windows; class-compliant opcional en macOS |
Información adaptada de Antelope Audio ↗. Las fotografías de aplicación pueden mostrar equipos adicionales no incluidos. Comprueba requisitos de software y compatibilidad antes de integrar tu sistema.
